滾筒爐

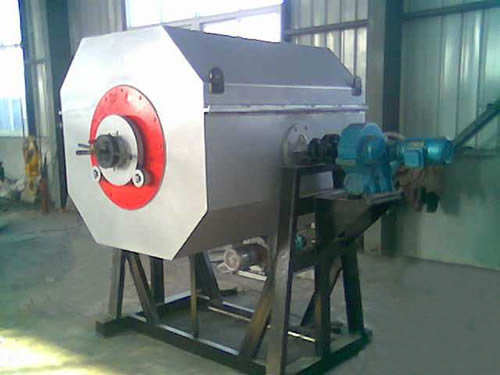

滾筒式電阻爐

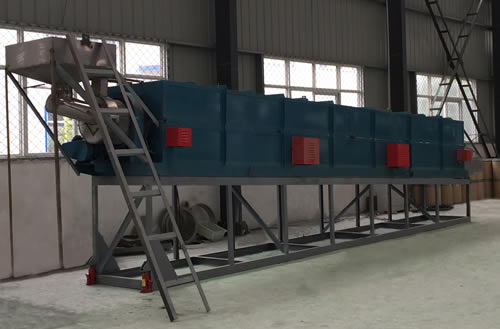

滾筒式干燥爐

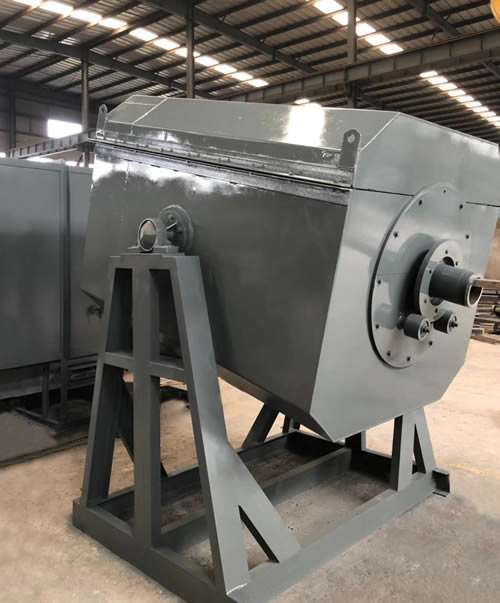

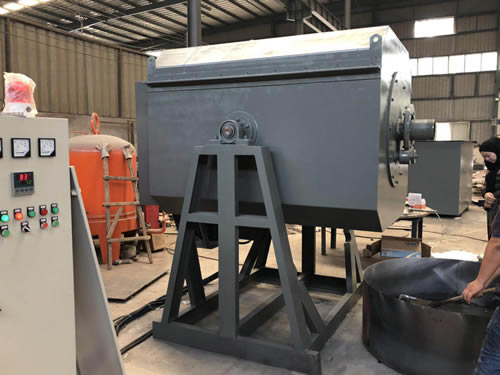

調試中的滾筒爐

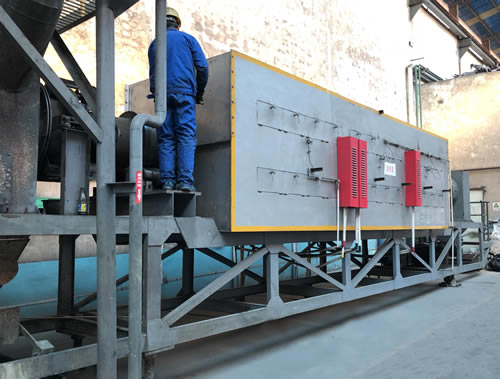

連續式滾筒淬火生產線

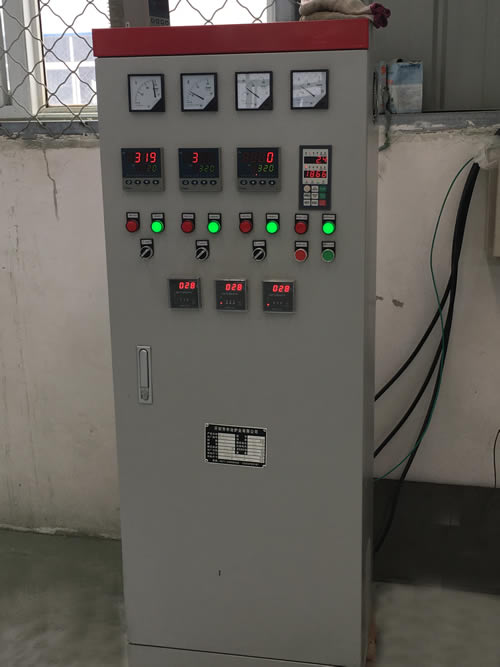

滾筒爐控制柜

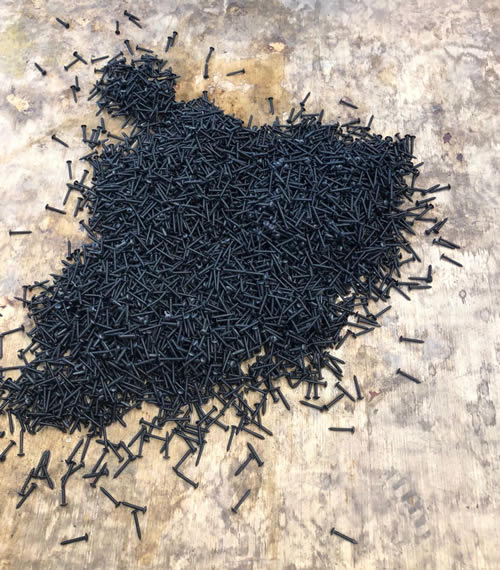

標準件的滾筒爐處理
概述:
RG2系列滾筒式電阻爐是**標準節能型周期作業滾筒爐,主要供滾珠、滾柱、薄形鋼片(如鏈片)等成批小型金屬零件淬火、滲碳、碳氮共滲、回火等熱處理之用。
結構簡介:
RG2系列滾筒式電阻爐外殼由鋼板和型鋼制成長方型爐體。爐襯采用超輕質高強度0.6g/cm3微珠節能耐火磚,保溫采用全高純鋁硅酸鋁纖維,屬于典型超節能結構。電阻絲采用0Cr21Al6Nb高電阻合金絲,繞成螺旋狀安裝在滾筒爐膛的擱絲磚上(節能爐型請參閱后面說明)。滾筒爐罐采用1Cr18Ni9Ti不銹鋼,或采用CrMnN耐熱鋼鑄件制成圓柱型,爐罐兩端由軸承支座支在爐體外,并采用變頻調速電動機帶減速機驅動,使爐罐緩慢旋轉,工件隨滾筒爐罐旋轉使之受熱均勻,這樣工件互相之間無復蓋現象,熱處理后色澤一致,機械性能相同。爐罐一端為進、出料口,另一端可根據需要加入保護氣氛或滴入保護介質。進料時,通過電動傾轉機構,使滾筒爐向上傾斜,使進料口向上20°,便于進料,出料時向下傾斜40°,即可倒出爐罐內工件。
另外我公司還生產一端進料另一端出料,適合粉末、細小顆粒等金屬或非金屬工件加熱的連續作業滾筒爐,歡迎來電咨詢!
一、爐體方面:現我公司這類產品已經升級為全纖維電阻帶加熱結構,比原節能磚結構爐膛性能更優,主要表現如下幾個方面:
1、 蓄熱量少,用耐火纖維制作爐墻,其蓄熱量?jì)H為磚結構爐子的1/4左右,因而爐體的升溫時間短(是磚結構的1/3),非常適用于頻繁停、開爐的周期作業。
2、 保溫性能好,爐體外殼感覺不到溫升,連續作業比磚結構節能1/6。
3、 加熱元件壽命長,由于電阻帶散熱面積大,發出的熱量不在本身內積蓄,元件自身溫度低,不容易過燒,壽命通常是電爐絲的兩倍以上,避免了電爐維修的麻煩。
4、 熱慣性小,停爐檢修用時很短。
5、 控溫更**,同樣的控溫系統,控溫偏差更小。
6、 維修方便,如果某一處纖維棉損壞,則可以用切割鋸局部切割下來,而不會(huì )損傷整體,維修方便快捷。
二、電氣方面:采用智儀表加觸摸屏方方式
1、 控溫儀表采用廈門宇電AI518AP-G-L1智能程序控制儀表,精度0.3級,控溫偏可達±2℃。人機界面采用深圳W EINVIEW威綸7吋觸摸屏,通過通信協議與智能儀表相連,把儀表操作菜單在觸摸屏**展開,這樣操作更真觀,更方便,在不更改儀表參數時,觸摸屏顯示電爐各區的工作狀態。(用戶可以有選擇性的采用)
2、 無紙記錄儀記錄的各項數據,可以在其上直接翻查,也可以通過SD卡考貝到電腦上,實現數據的記錄與打印。
3、 控溫儀表可執行PID與自動適應加熱系統熱慣性的自整定調節,在爐溫快要達到設定溫度時,儀表自動減小輸出,防止溫度的超調。
4、 執行元件采用固態繼電器功率模塊,工作噪聲極低(與其配套的軸流風機有微弱的聲音),開關速度快,單位時間內開關頻率高,用其控溫可達到較高的精度。
5、 元件性能可靠高,壽命極長,是交流接觸器的3倍。
6、 完善的故障保護措施,如出現固態繼電器元件的損壞、風機故障,并自動聲光報警。

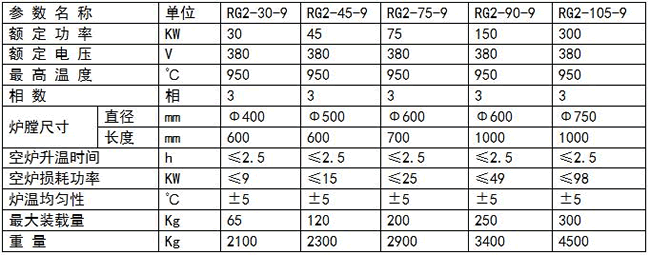

三、技術參數
